ASUS представила материнские платы на базе чипсета Z490

Материнки будут полностью поддерживать 10-е поколение процессоров Intel.

Чипсет Intel Z490 – не единственный вариант для процессоров Intel Core 10-го поколения. В скором времени для любителей самостоятельной сборки будет доступен целый спектр материнских плат ASUS и ROG с чипсетами H470, B460 и H410, среди которых найдутся варианты для самых разных задач и на любой кошелек. Вскоре мы расскажем о них подробнее, а пока остановимся на инновационных устройствах новейшей серии на базе чипсета Intel Z490 для настоящих энтузиастов.

ROG MAXIMUS XII Extreme

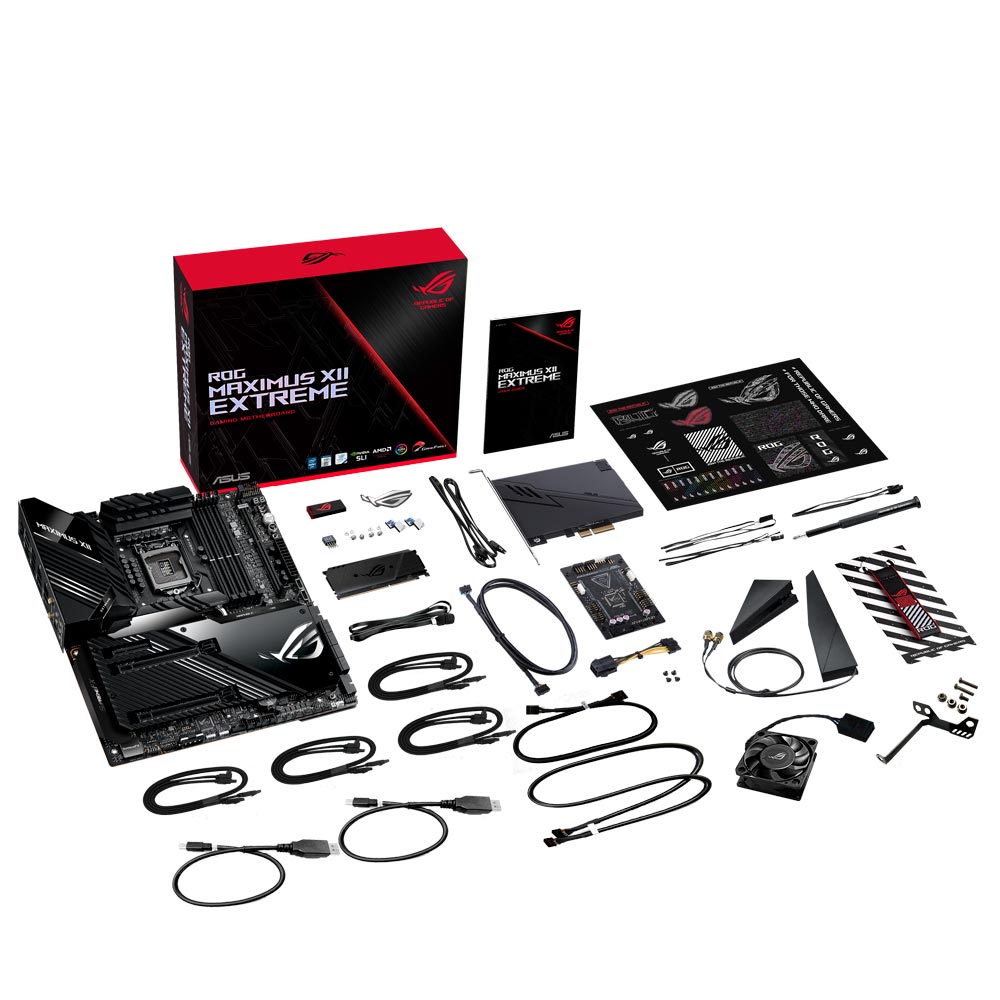

Материнская плата ROG MAXIMUS XII Extreme – элитарная модель линейки Z490 и наиболее очевидный выбор для тех, кто использует в сборке флагманский процессор, сразу несколько видеокарт, огромные объемы памяти, высокоскоростные накопители и новейшие периферийные устройства. Дроссели MicroFine Alloy помогают обеспечить стабильное питание чипсета для самых высокопроизводительных процессоров 10-го поколения. В материнской плате ROG MAXIMUS XII Extreme в двух 8-контактных вспомогательных 12 В коннекторах питания процессора применяются специальные разъемы ProCool. Для поддержания высокой тактовой частоты в течение длительного времени в материнской плате MAXIMUS XII Extreme между горячими компонентами и массивом радиаторов используются специальные термопрокладки.  Для отведения тепла от накопителей NVMe (4 x M.2) в центральной части платы установлена алюминиевая пластина, при этом элементы системы охлаждения не занимают ни один из слотов PCIe. В материнской плате ROG MAXIMUS XII Extreme реализована технология OptiMem III в сочетании с топологией последовательного подключения модулей памяти (Daisy Chain).

Инженеры ASUS хотели сделать тактовую частоту памяти 4800 МГц – привычным делом, и дать пользователям возможность добиваться еще более высоких показателей при разгоне.  Материнская плата ROG MAXIMUS XII Extreme без каких-либо дополнительных модификаций поддерживает более 80% модулей памяти DDR4 с частотой 4600 МГц. Любители экстремального разгона процессора и оперативной памяти оценят наличие ЖК-дисплея, на который можно выводить POST-коды. Он удобно расположен рядом с кнопками включения, перезагрузки и безопасного запуска.

Четыре разъема M.2 предназначены для создания высокоскоростной системы хранения с большим объемом памяти. Два слота расположены в центральной части печатной платы непосредственно под «броней», а еще два – на карте расширения DIMM.2, оснащенной собственными радиаторами для максимально качественного охлаждения накопителей.

Для подключения всевозможных периферийных устройств материнская плата ROG MAXIMUS XII Extreme оснащена целым набором портов подключения, включая разъем Type-C с новейшим интерфейсом USB 3.2 Gen2x2, способным обеспечить скорость передачи данных до 20 Гбит/с. Рядом располагаются три порта с интерфейсом USB 3.2 Gen2 – один с разъемом Type-C и два Type-A – с максимальной скоростью передачи данных 10 Гбит/с. Контроллер проводной сети Intel I225-V, реализованный на материнской плате ROG MAXIMUS XII Extreme, соответствует стандарту 2.5G Ethernet, а контроллер Aquantia 10GbE  позволяет передавать данные на скорости, в разы превышающей возможности прежних гигабитных контроллеров. Для тех, кто отдает предпочтение беспроводному подключению, в этой материнской плате предусмотрены контроллер Wi-Fi 6 и поддержка интерфейса Bluetooth 5.1.

ROG MAXIMUS XII Apex

Материнская плата ROG MAXIMUS XII Apex готова к рекордам. На оптимизированной для разгона шестислойной печатной плате расположена такая же 16-фазная подсистема питания, как и в старшей модели ROG MAXIMUS XII Extreme. За отведение тепла от элементов питания отвечают массивные радиаторы. Чтобы обеспечить достаточное электропитание для разгона процессора Intel Core 10-го поколения, помимо основного 24-контактного разъема питания ЦП для форм-фактора ATX в верхнем левом углу материнской платы ROG MAXIMUS XII Apex имеются два дополнительных 8-контактных коннектора.

Технология OptiMem III позволяет разгонять тактовую частоту оперативной памяти до 5000 МГц и выше, а целый ряд специальных опций для разгона в прошивке материнской платы позволит значительно превысить изначально заявленные значения.

Материнская плата ROG MAXIMUS XII Apex наделена целым набором разъемов для подключения вентиляторов, как стандартных, так и повышенной мощности, а также систем водяного охлаждения и различных датчиков. У правого края платы находятся контактные площадки ProbeIt для измерения напряжения. Рядом с ними – четыре DIP-переключателя, с помощью которых можно управлять процессом загрузки компьютера. Среди прочих полезных для разгона особенностей – дисплей, отображающий POST-коды, кнопка включения и программируемая кнопка FlexKey.

ROG MAXIMUS XII Formula

Если хочется использовать водяное охлаждение для как можно большего числа компонентов, материнская плата ROG MAXIMUS XII Formula станет отличной основой для самосборной высокопроизводительной системы с комплексной СВО. Подсистема питания оснащена ватерблоком CrossChill, разработанным в сотрудничестве с компанией EK Water Blocks, настоящими светилами в области водяного охлаждения. Гибридный радиатор CrossChill EK III – наиболее эффективный метод охлаждения подсистемы питания в материнских платах ASUS. С его помощью можно добиться рабочей температуры подсистемы питания до 50°C ниже, чем при стандартном воздушном охлаждении.

В правом верхнем углу платы расположен дисплей для отображения POST-кодов и кнопки включения и перезагрузки, позволяющие протестировать самостоятельную сборку, прежде чем подключать все трубки системы водяного охлаждения. Два слота M.2 располагаются во фронтальной части платы под радиаторами, и еще один разъем – сзади. Все слоты поддерживают возможность объединения накопителей в RAID-массив для создания высокоскоростной системы хранения.

Материнская плата ROG MAXIMUS XII Formula оснащена двумя сетевыми контроллерами – 10Gb и 2.5Gb Ethernet, модулем Wi-Fi 6, поддержкой интерфейса Bluetooth 5.1 и множеством портов USB для подключения самых разных периферийных устройств.  Кроме того, в ней реализована поддержка технологий AI Cooling и системы AI Networking с технологией GameFirst VI.

ROG MAXIMUS XII Hero (Wi-Fi)

Легендарная серия материнских плат Hero получила продолжение в новой линейке устройств с чипсетом Z490 для процессоров 10-го поколения. Модель ROG MAXIMUS XII Hero (Wi-Fi) оснащена тремя слотами для подключения NVMe-накопителей, каждый – с собственным радиатором.  Сетевые возможности представлены портом 5Gb Ethernet, адаптером Intel Wi-Fi 6 и дополнительным контроллером Gigabit Ethernet. Технология AI Overclocking поможет нажатием одной кнопка определить оптимальное напряжение для разгона процессора 10-го поколения, а технология OptiMem III – разгонять даже модули памяти с заявленной тактовой частотой 4800 МГц.

В материнской плате ROG MAXIMUS XII Hero (Wi-Fi) аккуратные светодиодные акценты элегантно сочетаются с черным цветом печатной платы. Кроме того, на данной материнской плате предусмотрены разъемы для подключения адресуемых светодиодных лент второго поколения.

Серия ROG STRIX Gaming – для любых геймерских систем

Материнские платы ASUS серии ROG MAXIMUS XII – геймерский эшелон линейки устройств на базе чипсета Z490. В них используется максимальное количество фаз питания, портов, контроллеров и радиаторов, которое только можно разместить на печатной плате форм-фактора ATX. Материнские платы семейства ROG STRIX Gaming также обладают высокой производительностью, свойственной всем устройствам этого бренда, и отличаются доступной для более широкого круга геймеров стоимостью. В них есть все, что нужно для побед: технология AI Overclocking помогает разгонять тактовую частоту процессора, технология AI Cooling – находить оптимальный баланс между уровнем шума и интенсивностью охлаждения, интеллектуальная система AI Networking с технологией GameFirst VI – поддерживать низкий пинг в играх, даже когда на заднем плане идет загрузка. Аудиосистема SupremeFX, реализованная в ряде моделей материнских плат ROG STRIX Gaming, включает в себя два операционных усилителя с автоматическим определением импеданса подключаемых наушников и технологию виртуального пространственного звучания DTS Sound Unbound, чтобы музыка звучала именно так, как она была задумана, а в играх ни один враг не мог подкрасться незамеченным.



ROG STRIX Z490-E и Z490-F Gaming

Система питания новых плат прекрасно подходит для разгона процессоров Intel Core 10-го поколения. В модели ROG STRIX Z490-E Gaming используется 16-фазная система питания процессора (14+2), а в модели Z490-F – 14-фазная (12+2). Для ее охлаждения применяется радиатор с тепловой трубкой, а еще один радиатор обслуживает чипсет Intel Z490. Стабильному электроснабжению также способствуют разъемы питания ProCool II с полнотелыми контактами и шестислойные печатные платы – у обеих моделей.

Для дополнительной стабильности при оверклокинге на радиатор системы питания ROG STRIX Z490-E Gaming можно установить вентилятор, включенный в комплект поставки. По желанию разгон осуществляется автоматически с помощью функции AI Overclocking. Четыре слота DIMM используют топологию последовательного подключения (Daisy Chain), позволяя модулям памяти работать на самых высоких частотах: двухмодульные комплекты способны достичь отметки в 4600 МГц и выше.

Благодаря сетевым контроллерам Intel I225-V базовая скорость проводного подключения для всей линейки новых материнских плат ROG STRIX составляет 2,5 Гбит/с. У модели Z490-E также имеются встроенные беспроводные интерфейсы Wi-Fi 6 и Bluetooth, а у модели Z490-F – слот M.2 с ключом E-Key, в который можно установить опциональный модуль Wi-Fi. Для современных твердотельных накопителей есть пара разъемов M.2, оба – с радиаторами, предотвращающими перегрев установленных в них устройств под высокими нагрузками.

Заднюю панель платы украшает россыпь USB-портов, в дополнение к которым имеются внутренние разъемы, в том числе для подключения корпусного USB 3.2 Gen2 Type-C (у модели Z490-E). Если потребуется интерфейс Thunderbolt 3, пропускная способность которого достигает 40 Гбит/с, то можно установить опциональный контроллер ThunderboltEX 3-TR.

ROG STRIX Z490-I Gaming

Компактная печатная плата этой модели сделана восьмислойной, что улучшает передачу сигналов и способствует пассивному охлаждению компонентов. Система питания процессора выполнена по схеме 8+2 и использует активное охлаждение, что будет полезным при разгоне комплектующих в условиях небольшого компьютерного корпуса.

Благодаря меньшему расстоянию до процессора ввиду компактного форм-фактора mini-ITX, слоты памяти поддерживают работу модулей на невероятно высоких частотах – до 4800 МГц и выше! Как и более крупные модели серии, Z490-I позволяет установить два твердотельных накопителя в разъемы M.2, которые снабжены радиаторами – немаловажный фактор в условиях слабой вентиляции, характерной для экстремально маленьких компьютерных корпусов. Небольшой размер материнской платы не помешал оснастить ее 13 портами USB, представленными как внешними, так и внутренними разъемами. На ее задней панели, в частности, имеются три разъема Type-A и один USB 3.2 Gen2 Type-C.

ROG STRIX Z490-H Gaming

Чипсет и систему питания процессора, выполненную по схеме 12+2, покрывают большие радиаторы, а это значит, что плата Z490-H прекрасно подходит для любого процессора линейки Intel Core 10-го поколения. DIMM-слоты поддерживают модули памяти с частотой до 4600 МГц.

Три слота PCIe x16 усилены металлическими элементами (технология SafeSlot), предотвращающими повреждения при переноске компьютера с установленными платами расширения. На одном из двух основных разъемов M.2 имеется радиатор. Третий разъем M.2 (с ключом E-Key) предназначен для опционального беспроводного модуля Wi-Fi 6. Разумеется, наименьшей латентностью будет обладать проводное подключение – сетевой разъем 2.5 Гбит/с представляет собой новый уровень скорости для такой сравнительно недорогой материнской платы.

Z490-H поддерживает технологии интеллектуального разгона и сетевого соединения, предлагает шесть разъемов для подключения вентиляторов и отдельный разъем для помпы необслуживаемой СВО, а также разъем для термодатчика. Система интеллектуального охлаждения поможет обеспечить низкую температуру компьютера при минимальном уровне шума.

Также на плате имеются три разъема для подключения подсветки, один из которых поддерживает адресуемую подсветку второго поколения.

ROG STRIX Z490-A Gaming

Корпуса, видеокарты, кулеры, блоки питания и периферийные устройства, выполненные в белом цвете, предлагают сборщикам компьютеров интересную альтернативу традиционным черно-серым компонентам. Так сложилось, что в ассортименте продуктов ASUS имеется все вышеперечисленное, поэтому появление белоснежной материнской платы было ожидаемым. Модель Z490-A будет особенно выгодно смотреться в отражении разноцветных огней светодиодной подсветки.

Если не учитывать ее белое оформление, она очень похожа на описанную выше модель STRIX Z490-H. Незначительные отличия касаются набора USB-портов на задней панели. Кроме того, у нее имеется разъем для подключения фронтального порта USB-C, поскольку современный корпус, выполненный в белом цвете, скорее всего, будет таковой разъем иметь.

ROG STRIX Z490-G Gaming (Wi-Fi)

Наделенная геймерскими функциями и отличным комплектом интерфейсов, материнская плата ROG STRIX Z490-G Gaming (Wi-Fi) нацелена на любителей компактного форм-фактора micro-ATX. Несмотря на меньший размер по сравнению с моделями формата ATX, она обладает четырьмя слотами DIMM и высокоэффективной системой питания процессора по схеме 12+2, что немаловажно для применения реализованных на ней функций интеллектуального разгона.

Сетевой контроллер 2.5 Гбит/с позволяет передавать данные по проводной сети на вдвое большей скорости, чем контроллеры Gigabit Ethernet, а опциональный адаптер Wi-Fi 6 наделяет эту плату всеми преимуществами беспроводного стандарта нового поколения (разумеется, при подключении к совместимому маршрутизатору). Для установки плат расширения имеется пара слотов PCIe x16 и один слот PCIe x1, а для NVMe-накопителей – два слота M.2. Первый слот M.2 снабжен радиатором, который предотвратит перегрев установленного устройства под высокими нагрузками.

TUF Gaming Z490-Plus (Wi-Fi)

Материнская плата TUF Gaming Z490-Plus, доступная в версии с беспроводным модулем и без, была во многих аспектах усовершенствована по сравнению со своими предшественницами по серии TUF. Она использует шестислойную печатную плату, что улучшает рассеивание тепла и стабильность передаваемых сигналов, а система питания процессора выполнена на базе силовых модулей DrMOS по схеме 12+2. К достоинствам платы также следует отнести конденсаторы TUF с повышенной теплоустойчивостью и разъем питания ProCool с пониженным сопротивлением.

Один из двух имеющихся слотов PCIe x16 обладает усиленной металлическими элементами конструкцией (технология SafeSlot), чтобы предотвратить возможные повреждения при установке массивной видеокарты, а один из двух разъемов M.2 снабжен радиатором, защищающим установленный в него твердотельный накопитель от перегрева.

На задней панели находятся порты USB 3.2 Gen2 с разъемами Type-A и Type-C, а внутренний разъем позволяет подключить порт USB 3.2 Gen2 на передней панели компьютерного корпуса. Еще один внутренний разъем предназначен для контроллера ThunderboltEX 3-TR, чья высокая пропускная способность пригодится, например, при профессиональной обработке аудио- и видеоматериалов.

Порт Gigabit Ethernet, присутствующий на интерфейсной панели, работает на базе контроллера Intel. Он наделен защитой от электростатических разрядов (технология TUF LANGuard). Плата TUF Gaming Z490-Plus доступна в версии с беспроводным адаптером, который поддерживает Wi-Fi 6 и Bluetooth 5.1. Встроенная аудиосистема основана на кодеке Realtek S1200A и поддерживает технологию виртуального пространственного звучания DTS Custom, которая способна оптимизировать звук под игры разных жанров, будь то шутеры, гонки или MOBA-арены.

Две зоны светодиодной подсветки вдоль правой кромки платы управляются с помощью приложения Aura. Их можно дополнить внешней иллюминацией, для чего имеются три соответствующих разъема, один из которых совместим с адресуемой подсветкой второго поколения.

ProArt Z490-Creator 10G

У платы ProArt Z490-Creator 10G найдется все для профессиональной работы, особенно в том, что касается подключения всевозможной периферии. По чистым гигабитам в секунду ее интерфейсная панель не знает себе равных. Чего стоит лишь пара портов Thunderbolt 3 (разъемы USB-C) на базе контроллера Intel Titan Ridge – пропускная способность каждого достигает 40 Гбит/с!

Доступны все обычные преимущества интерфейса Thunderbolt: подключение высокоскоростной периферии, в том числе последовательно до 12 устройств, и вывод видеосигнала по протоколу DisplayPort 1.4. Рядом с портами Thunderbolt расположены два входа DisplayPort, с помощью которых пользователь может передавать по кабелям Thunderbolt 3 видеопоток от дискретной видеокарты.

Заднюю панель материнской платы также украшают четыре разъема USB 3.2 Gen2 Type-A (каждый с пропускной способностью 10 Гбит/с) и два разъема USB 3.2 Gen1 Type A (5 Гбит/с). Разъем 2.5G Ethernet, расположенный рядом с USB-портами, дополнен контроллером 10G optimnet, включенным в комплект поставки устройства. Используя такое высокоскоростное подключение к проводной сети, можно обеспечить моментальную передачу терабайт данных на центральный медиа-сервер или иное сетевое хранилище.

Плата ProArt Z490-Creator 10G наделена большим числом видеовыходов, однако 3D-художники и разработчики игр, скорее всего, будут полагаться на дискретную видеокарту, возможно даже не одну. Здесь поддерживается установка сразу трех: слоты PCIe x16 будут при этом работать в скоростном режиме x8/x8/x4.

Prime Z490-A

Чтобы обеспечить стабильное электроснабжение процессора Intel Core 10-го поколения, система питания данной материнской платы состоит из силовых модулей DrMOS, подключенных по схеме 12+2. Шестислойная конструкция печатной платы с увеличенной толщиной медных проводящих дорожек способствует пассивному охлаждению силовых элементов. В слоты DIMM можно установить до 128 ГБ памяти. Совместимые пары модулей DDR4 при этом способны работать на частоте до 4600 МГц.

Два разъема M.2 позволяют устанавливать накопители длиной до 110 мм. Есть и третий разъем M.2 – с ключом E-Key. Он предназначен для установки CNVi-совместимого модуля Wi-Fi, если проводное подключение по имеющемуся сетевому порту 2.5G Ethernet будет недостаточным. Также на материнской плате Z490-A присутствует внутренний разъем для контроллеров Thunderbolt 3.

В дополнение к неброской встроенной подсветке Aura можно подключить внешнюю, используя четыре разъема, два из которых поддерживают адресуемую подсветку второго поколения – новейший тренд в сфере компьютерной иллюминации.

В аудиосистеме платы Z490-A используется аудиокодек Realtek S1220A с отличными характеристиками (соотношение сигнал/шум – 120 дБ). Поддерживается технология DTS:X Ultra, создающая эффект пространственного звучания в фильмах и играх.

Prime Z490-P

Prime Z490-P – самая доступная по цене модель во всей линейке Prime Z490, поэтому ее система питания процессора выполнена по схеме 10+1. Впрочем, поддержка памяти на частоте до 4600 МГц обеспечивает отличную совместимость с различными комплектами DDR4 и, следовательно, широкий выбор при сборке компьютерной конфигурации.

Поддержка накопителей также удовлетворит большинство пользователей, которые будут собирать систему на базе платы Prime Z490-P. Два встроенных разъема M.2 сами по себе могут оказаться достаточными, учитывая удобство, скорость и доступность современных твердотельных накопителей, но при необходимости их можно дополнить жесткими дисками – для этого есть четыре разъема SATA 6 Гбит/с. Кроме того, в наличии имеется разъем M.2 с ключом E-Key для установки беспроводного CNVi адаптера Wi-Fi 6 и внутренний разъем Thunderbolt 3 для подключения платы расширения ASUS ThunderboltEX 3-TR.

Основной графический слот PCIe x16 усилен металлическими элементами (технология SafeSlot Core+), чтобы избежать повреждений при установке массивной видеокарты. Сама плата снабжена довольно скромной подсветкой, однако к ней можно подключить дополнительную, воспользовавшись тремя разъемами, два их которых – обычные четырехконтактные, а третий, трехконтактный – для адресуемой подсветки второго поколения. Список основных технических характеристик модели завершают контроллер Gigabit Ethernet и аудиокодек ALC887 – оба чипа произведены компанией Realtek.

Prime Z490MPlus

Надежность, доступная цена, компактный форм-фактор – ключевые достоинства этой «рабочей лошадки». Система питания процессора, построенная на базе силовых модулей DrMOS по схеме 8+1 и охлаждаемая радиаторами, выдает стабильный ток процессору Intel Core 10-го поколения. Плата поддерживает широкий диапазон значений для множителя частоты памяти, позволяя поднимать ее до 4400 МГц.

В набор доступных интерфейсов входят Gigabit Ethernet (на базе контроллера Intel) и USB 3.2 Gen2 (с разъемами двух типов: Type-A и Type-C). Для подключения накопителей имеются пять портов SATA и два разъема M.2. Также на задней панели платы можно найти три видеовыхода (DisplayPort, HDMI и DVI), позволяющих воспользоваться встроенным в процессор Intel графическим ядром.
